ハンディタイプ3Dスキャナ
優れた操作性と機能性を実現

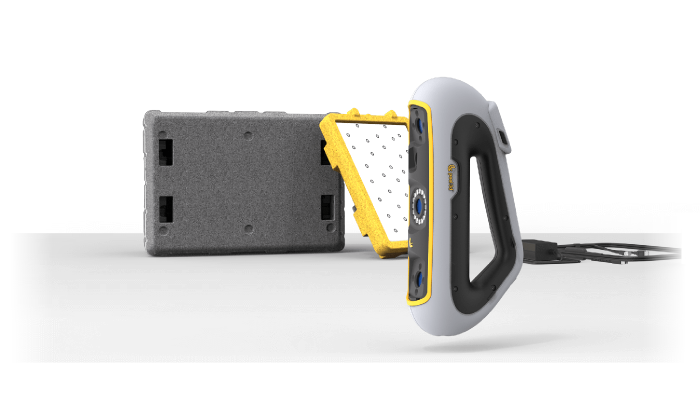

Peel 3は、直感的な操作で小さなワークから大きなワーク、さらに複雑な形状まで高精度にスキャンできるハイスペックな3Dスキャナです。数十年にわたる3Dスキャンの経験を活かし、ユーザーにとって使いやすく、コストパフォーマンスにも優れた製品を提供。リバースエンジニアリング、品質管理、プロトタイピング、製品デザインなど、さまざまな分野で幅広く活用されています。
誰もが使いやすい本体設計
直感的な操作で簡単な運用

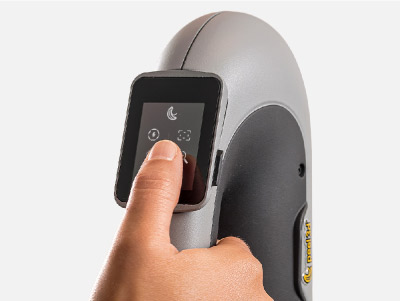

peel3Dは、人間工学に基づいたマルチグリップハンドルと、搭載されたタッチスクリーンにより、片手での操作が可能です。

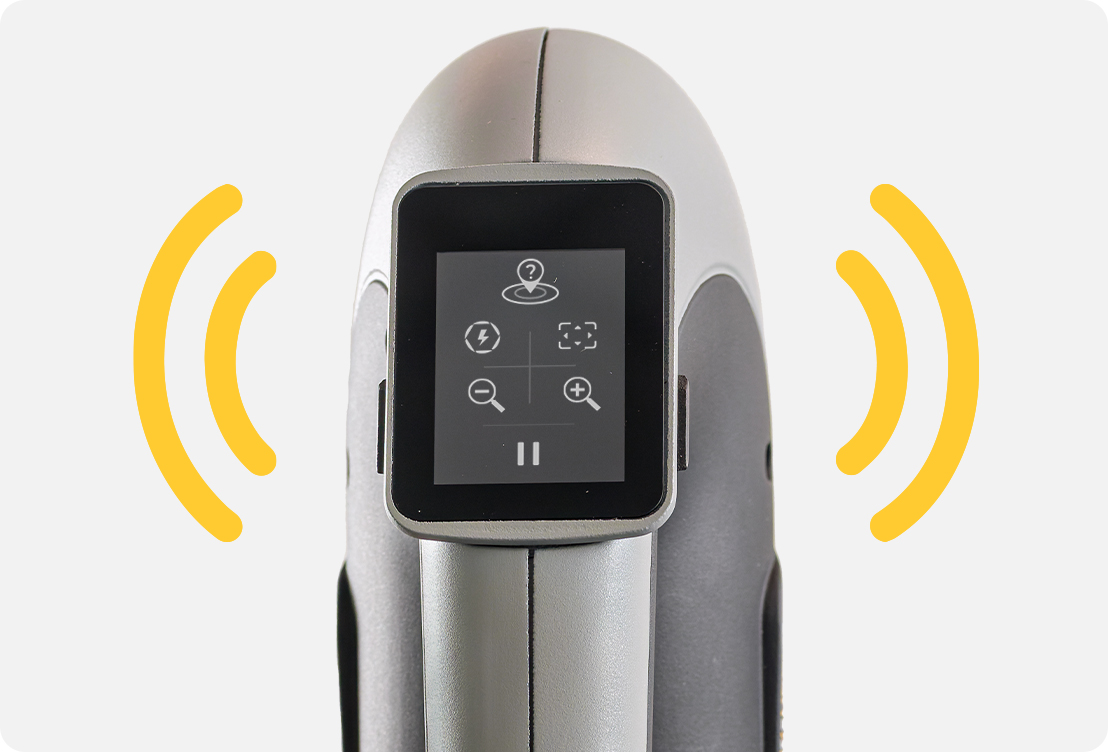

さらに、適切なスキャン距離を振動で知らせるフィードバック機能を搭載し、最適な測定距離を保つことができます。
このため、初心者でも簡単に操作でき、直感的にスキャン作業を進めることができます。
幅広いワークに対応

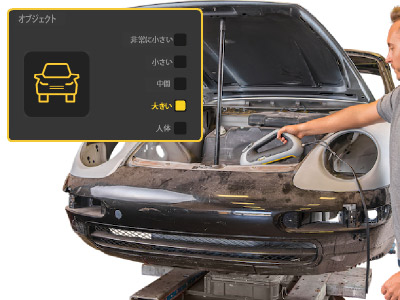

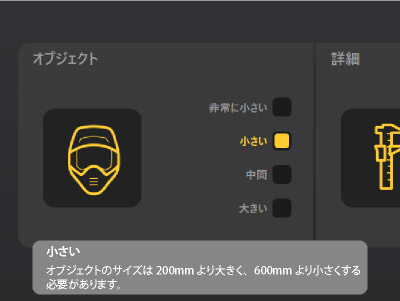

小型～大型の幅広いワークサイズに対応できるスキャン範囲の切替や測定品質の選択など、3Dスキャンデータの活用用途に応じてモードを選択できる機能が用意されています。
そのため、機械のパーツから人体、車に至るまで様々なサイズから、カラースキャンなどの用途にも対応可能です。
簡単に習得できる「Peel.OS」ソフトウェア

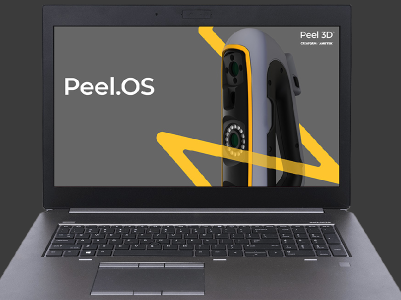

peel3Dには、直感的で分かりやすいインターフェイスを持つスキャン用ソフト「Peel.OS」が付属しています。初心者でもすぐに操作を習得でき、スキャン作業やキャリブレーション作業を迅速かつ効率的に行うことができます。
活用の幅が広がるバンドル
Peel.OSに追加できるリバース用のモジュールです。
3DスキャンデータをCADファイルに変換し、リバースエンジニアリングを手軽に始めていただけます。
Peel.3とPeel.OSの基本セットに、Peel.CADが付属したお得なパッケージもご用意しております。

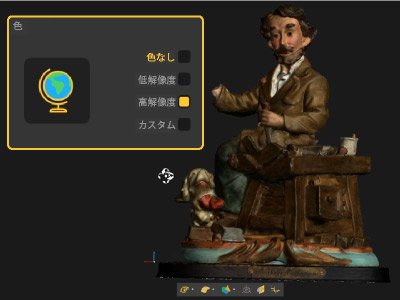

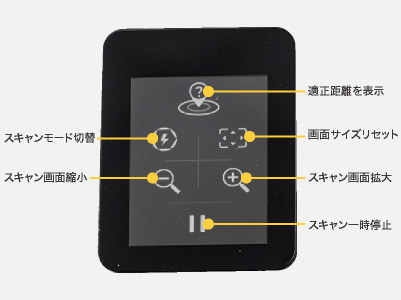

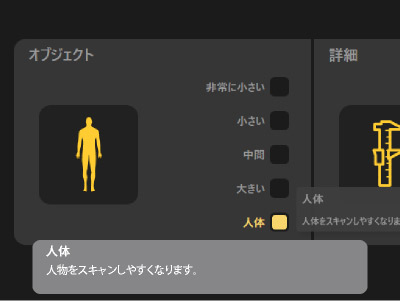

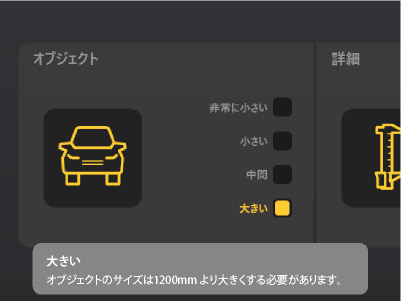

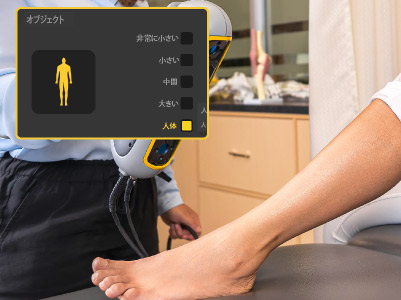

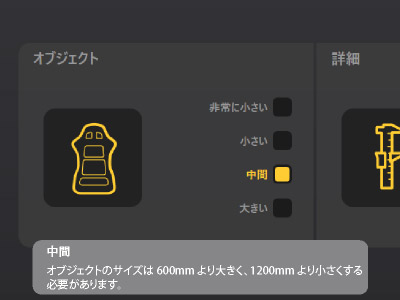

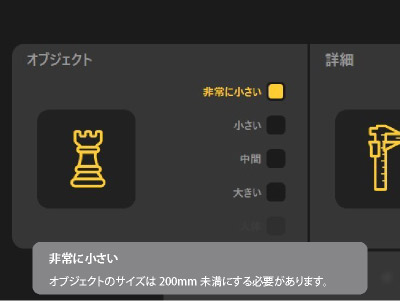

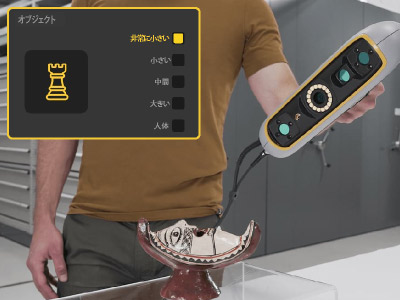

操作性に優れた液晶画面 Peel 3は、多機能LCDタッチスクリーンを搭載しており、測定中にPCを触れることなく、表示領域の切り替えなどの操作が可能です。3色のカラー表示で適正距離をリアルタイムで確認でき、効率的で直感的なスキャン作業を実現します。これにより、簡単かつスムーズに精度高いスキャンが行えます。 振動によるフィードバックでさらに使いやすい Peel 3には、適正距離から離れるとスキャナが振動してユーザーに通知するフィードバック機能が搭載されています。狭い隙間などの液所画面の確認が難しい場所での測定時も、距離ごとに用意された振動パターンによってお知らせされるため、感覚的に測定を行うことができます。 ワークサイズに合わせてモード切替 Peel 3Dは、200mm未満の小さなワークから、1200mm以上の大きなワークまで、4つのスキャンモードを自由に切り替えることができます。モードを選ぶだけで、測定範囲が自動で最適化され、精度高くスキャンが可能に。さらに、人物のスキャンにも対応し、1台であらゆるサイズのワークに対応できる柔軟性を備えています。 ターゲットマーカ無しでスキャンが可能 Peel 3は、形状やテクスチャを元に自動で位置合わせを行うことができ、ターゲットマーカなしでのスキャンを実現します。 カラースキャン対応 peel3Dは、200PPIの高解像度カラースキャンに対応しており、細部まで鮮明に捉えることができます。また、ワークサイズやテクスチャの密度に応じて解像度を柔軟に選択でき、さまざまな用途に対応可能です。これにより、精密なデジタルアーカイブや高精度なデザイン作業など、多岐にわたるプロジェクトで活用できます。 簡単キャリブレーション作業ですぐにスキャン Peel 3は、PC画面に表示されるスキャナのイメージ画像と同じように本体を動かすことでキャリブレーション作業を行うことができます。 スキャン後のデータ処理も楽々完了 peel.OSは、シンプルなインタフェースと最小限の編集機能で構成されており、スキャン後に行う必要がある編集作業が簡単に行えます。初心者から経験者まで簡単・効率的に使える
幅広いワークに対応できる充実機能
これにより、複雑なスキャンニーズにも幅広く対応できます。
これにより、ターゲットマーカを貼る手間を省くだけでなく、マーカを貼れない複雑な形状や特殊なワークにも対応可能です。
すぐに使える専用ソフト「Peel.OS」
これにより、初めて3Dスキャナを操作される方でもたった数分でキャリブレーションを作業を行うことができます。
不要なデータの削除はもちろん、データの穴埋めや不要なポリゴンの除去なども直感的に行うことができます。
製品仕様
| 制御ソフトウェア | Peel.OS/Peel.CAD |
| 推奨ワークサイズ | 0.1-3.0ｍ |
| スキャン精度 | 0.250ｍｍ/ｍ、最大0.1ｍｍ |
| 測定許容値 | 円柱-1.5ｍｍ/穴-3.0ｍｍ/段差-0.1ｍｍ/壁-0.1ｍｍ |
| メッシュ解像度 | 0.250ｍｍ |
| スキャン範囲 | 340×475ｍｍ |
| 焦点距離 | 250-550ｍｍ |
| スキャン深度 | 300ｍｍ |
| 光源 | 赤外線VCSEL |
| 制御 | タッチスクリーン |
| テクスチャ解像度 | 20-200DPI |
| 位置合わせ方法 | 形状・ターゲット・テクスチャ |
| 本体寸法 | 304×150×79ｍｍ |
| 本体重量 | 950ｇ |
| 接続 | USB3.0 | 出力形式 | .dae、.fbx、.ma、.obj、.ply、.stl、.txt、.wrl、 .x3d、.x3dz、.zpr、.dxf、 .iges*、.step*※peel 3.CADのみ |
推奨システム要件
| プロセッサ(CPU)※1 | Intel Core i7(８コア)-2.5Ghz以上 |
| 対応OS※2 | Windows10(64ビット)※3 ※4 |
| グラフィック(GPU)※5 ※6 | NVIDIA RTX 3070(8GB VRAM)OpenGL 4.5以降 |
| メモリ(RAM) | 32GB(最小16GB) |
| HDD | 512GB SSD (最小200GB以上の空き容量があるソリッドステートドライブ(SSD)) |
| モニタ解像度 | 1920×1080 |
| 接続ポート | 2x USB 3.0+ |
※2 32ビットOSには対応しておりません。
※3 Windows10バージョン1909以降
※4 .NET Microsoft Frameworkバージョン：4.7.2
※5 GPUメモリ要件は、1回のスキャンセッションで収集されるデータの量に比例します。
大きなパーツより高い解像度でスキャンすると、最小使用を超え、スキャンのマージが必要になる場合があります。
※6 コンピューティング機能6.1以降を備えたNVDIAグラフィックカードのみがサポートされています。
推奨されるNVDIAドライバーのバージョン：465+
